Locomotives

141 R 840

141 R 840

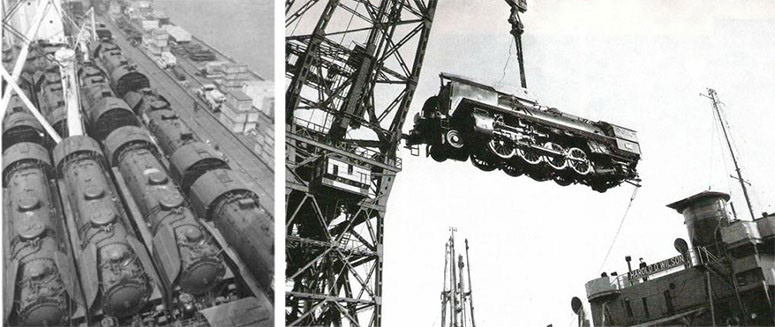

18 mars 1947, dans le port de New-York : lot de 141R dont la 840 en partance pour la France, chargées sur le cargo danois « Gudrun Maersk ». Déchargement à Cherbourg le 30 mars 1947.

La 141R840 a été construite en octobre et novembre 1946 aux Etats Unis d’Amérique dans les usines Baldwin à Chester (Pennsylvanie) et a été débarquée en France en mars 1947. Elle est équipée d’origine de la chauffe au fioul lourd, mode choisi par la SNCF pour faire face à la pénurie de charbon dans l’après-guerre. Elle fait partie d’une commande de 1340 machines à vapeur simples et robustes passée par la SNCF aux Etats-Unis et au Canada pour reconstituer le parc de matériel moteur durement éprouvé par la Seconde Guerre Mondiale.

Utilisée dans le sud-est de la France (dépôt d’Avignon et de Nîmes) tant pour la traction des trains de voyageurs que pour celle des lourds convois de marchandises, elle arriva à Vierzon pour terminer sa carrière en 1970. A cette époque, la traction à vapeur vit ses dernières années et les 141R, machines restées dans l’ombre des prestigieuses Pacific ou Mountain plus rapides mais d’un entretien plus délicat, sont alors les dernières locomotives à vapeur en service à la SNCF.

Celles du dépôt de Vierzon circulent notamment sur la transversale de Tours à Nevers et émerveillent plusieurs jeunes berruyers. En 1976, ces derniers décidèrent d’écrire au Président de la SNCF pour lui demander de leur confier la 141R840 qui était garée dans le dépôt depuis six années et qui allait être démolie… Sa deuxième vie allait commencer !

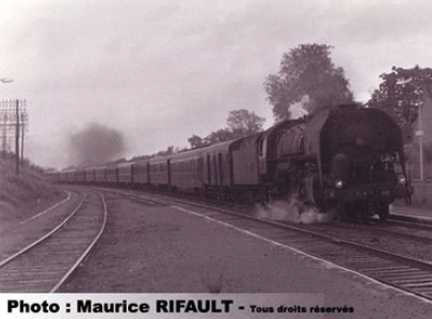

Le 141 R 840 en service dans le Berry

La 141R840 à la tête d’un convoi de 13 voitures à l’époque du service régulier en Berry sur l’axe Tours-Vierzon-Nevers

Après plusieurs années passées à l’extérieur à Vierzon, la 141R840 fut transférée en 1985 à Cosne sur Loire (58) où la restauration put débuter à l’abri sous l’ancienne remise de l’annexe traction. Le 18 juillet 1992, la machine fut rallumée pour la première fois puis rachetée à la SNCF en 1994 par les membres de l’association dans le cadre d’une souscription. Transférée au dépôt de Nevers pour la dépose et l’expertise des essieux, son agrément de circulation fut obtenu auprès des services compétents de la SNCF en septembre 1997. Dans la foulée, elle tracta son premier train spécial entre Vierzon et Bourges à l’occasion de l’inauguration de l’électrification de cette ligne.

Photo : les cinq fondateurs de l’Amicale, à Châteauneuf sur Cher, le 7 juillet 2001 : Alain Demarez, Denis Pasquier, Philippe Lebaud, Pascal Bouché et François Guyot. La R840 assurait un « tour des viaducs » au départ de Bourges (Montluçon, les Fades, Volvic, Clermont-Ferrand, Gannat, Lapeyrouse).

La 141R840 a été restaurée dans la livrée noire avec une bande jaune le long du tablier, caractéristique des machines à vapeur affectées au dépôt de Vierzon où elle termina sa carrière de 1965 à 1970 avant d’être « garée bon état » et affectée à la « réserve froide » jusqu’au 6 avril 1975 ; elle fut radiée des inventaires le 10 décembre 1975. Elle est classée Monument Historique depuis le 22 mai 2003.

Depuis son premier voyage entre Vierzon et Bourges en 1997, la 141R840 a parcouru plus de 50.000 kilomètres sous les ares de l’AAATV-CVL. Elle s’est rendue à Paris, au Havre, en Picardie et en Champagne, à La Rochelle, au Croisic et en Vendée, à Lyon, Valence, dans le Lot et en Lozère, même si son domaine de prédilection est principalement constitué par les lignes du Val de Loire, du Massif Central et du Berry.

De septembre 2012 à septembre 2017, une opération de grande ampleur a été engagée pour réviser et remettre à niveau les infrastructures de la locomotive (essieux, organes de roulement et de freinage, châssis, etc.) selon les règles de l’art. Les essieux ont été contrôlés à Meiningen en Allemagne, dans le dernier atelier européen qui possède l’outillage adapté pour effectuer les travaux lourds sur des essieux de locomotives à vapeur. Les boites d’essieux ont été refaites par notre équipe et des entreprises spécialisées conformément aux règles de l’art de l’époque (dépose de régule puis usinage) à partir des plans d’origine de la locomotive. Cette grande révision qui permet de prolonger de 15 années l’agrément de circulation de notre locomotive à vapeur sur le Réseau Ferré National a nécessité un investissement de 77.000 € TTC financé grâce à une subvention du Ministère de la Culture, à une subvention de la Fondation du Patrimoine et grâce à une campagne de mécénat populaire organisée en partenariat avec cette dernière.

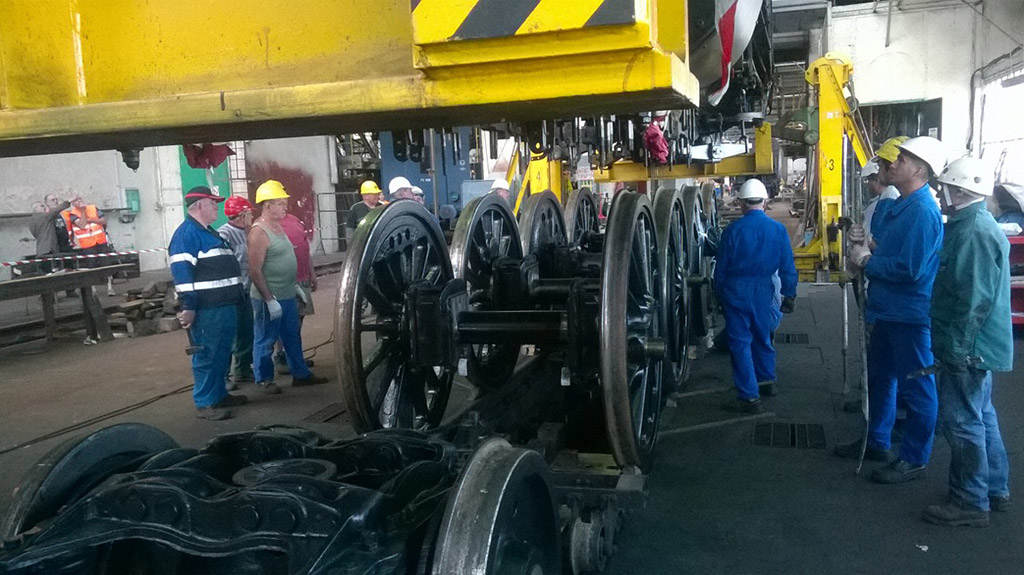

La 141R840 au levage à l’atelier de l’AAATV-CVL (21 août 2016)

21 août 2016, La 141R840 au levage à l’atelier de l’AAATV-CVL : derniers réglages avant repose du châssis sur les boites d’essieux moteur et les bissels AV et AR.

Depuis le printemps 2018, l’association a engagé une autre opération d’envergure sur la chaudière de la locomotive qui est soumise à requalification tous les 10 ans. Une grande partie de la superstructure de la locomotive a été démontée pour permettre le contrôle de l’état de la chaudière et la réalisation de travaux de remise à niveau comme le rechargement de l’épaisseur de la plaque tubulaire, la réparation ou le remplacement des tubes à fumée et des tubes surchauffeurs arrivés à limite d’usure. Il s’agit là aussi d’un projet ambitieux dont le coût est évalué à 63.000 € TTC. Pour compléter les aides financières du Ministère de la Culture et de la Fondation du Patrimoine, nous avons relancé une souscription publique en partenariat avec la Fondation qui permet une déduction d’impôts.

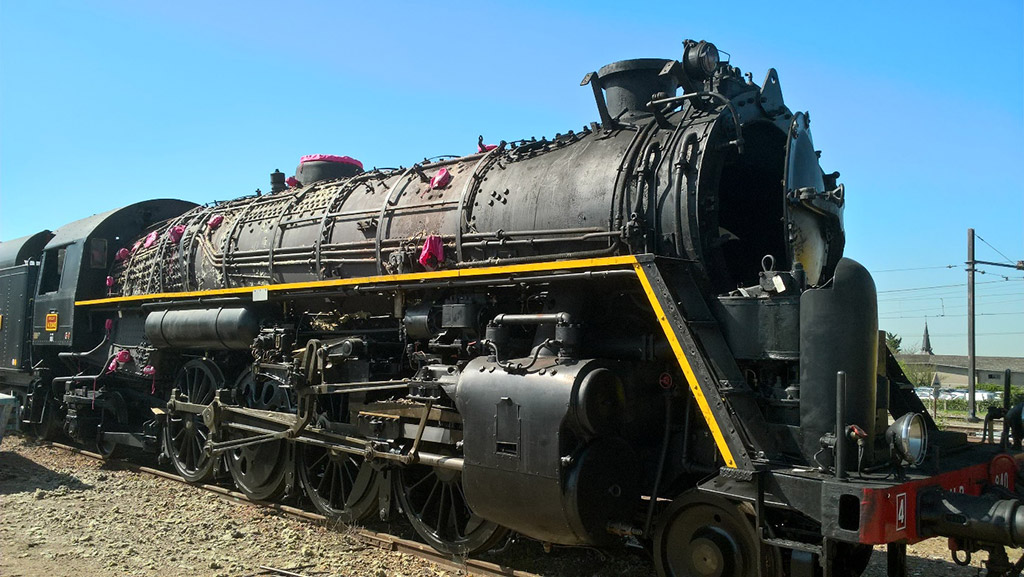

La 141R840 est prête pour commencer les travaux préparatoires (20 avril 2018)

20 avril 2018 : la 141R840 déshabillée de ses tôles et de tous les organes extérieurs de la chaudière est prête pour commencer les travaux préparatoires à la requalification décennale de la chaudière.

Avril 2018 – juin 2022 : quatre années de travail dont deux sous les contraintes de la pandémie, tel fut le temps consacré à la révision décennale de la chaudière. Les points forts de cette révision ont porté sur le remplacement des tirants d’attache de la boîte à feu dans la chaudière, la révision des tubes de chauffe et de surchauffe et des tables de support de ces appareils, la révision de l’ensemble des auxiliaires et de la robinetterie .

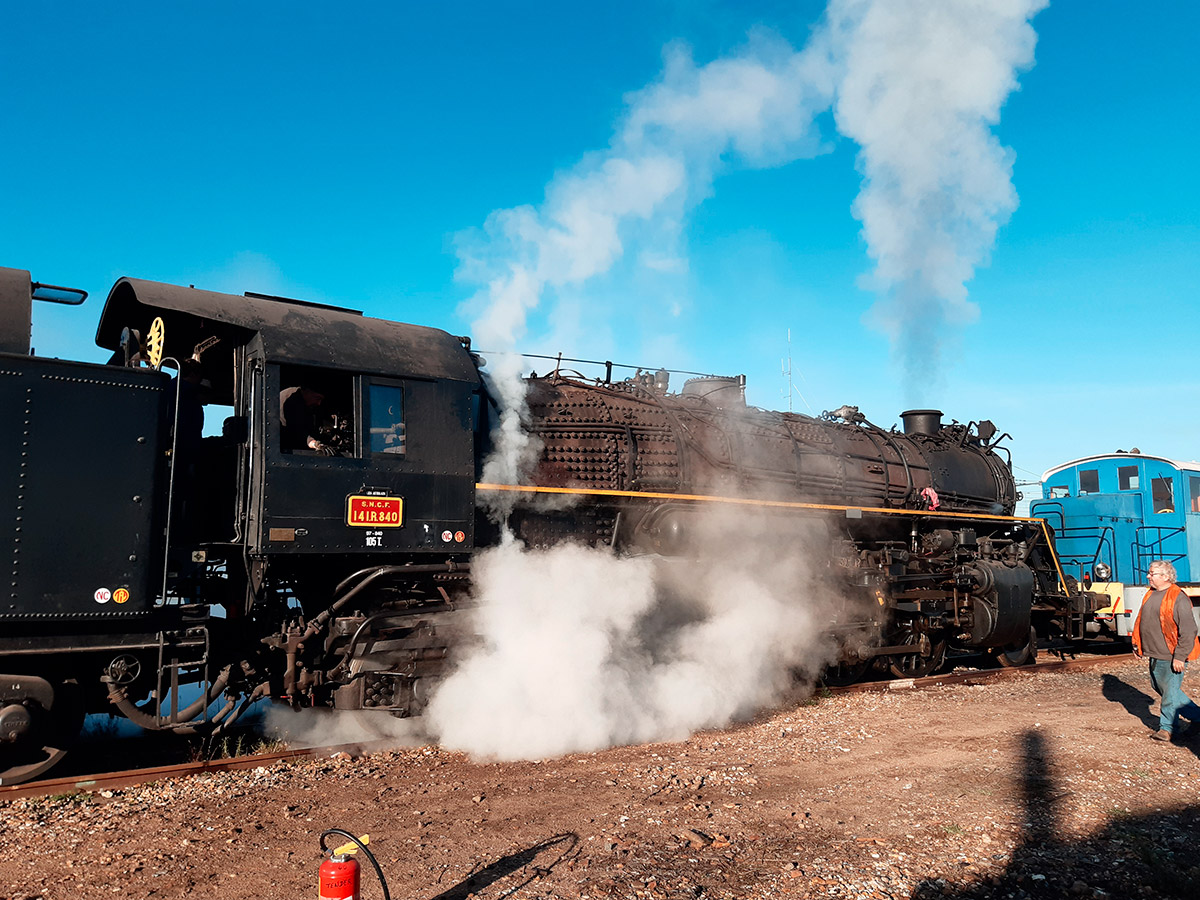

L’épreuve hydraulique de la chaudière ayant été passée avec succès et certifiée par l’APAVE le 6 novembre 2021, il fallut encore de très nombreuses heures de travail à marche forcée en atelier pour remonter la machine en état impeccable : vérification et remontage des robinetteries, auxiliaires et canalisations, restauration de l’abri, briquetage du foyer, accouplement du tender et vérification des branchements, calorifugeage thermique avec des matériaux respectant les normes environnementales contemporaines, préparation, pose et mise en peinture du corps de chauffe, etc. Sans compter la certification en parallèle de la chaudière du fourgon chaudière qui est en effet l’auxiliaire indispensable à la préparation de la 141R840 pour réchauffer le fioul lourd.

Bref, un travail de titans que les compagnons ont assumé sans faillir sous la contrainte d’une date butoir : le tournage d’un film à Paris, fin juin. Bravo à eux ! Faisant suite aux travaux de levage (révision  des organes moteur et de roulement) qui s’étaient étalés de 2012 à 2017, notre locomotive se trouve à présent en état concours, prête pour 10 nouvelles années de bons et loyaux services.

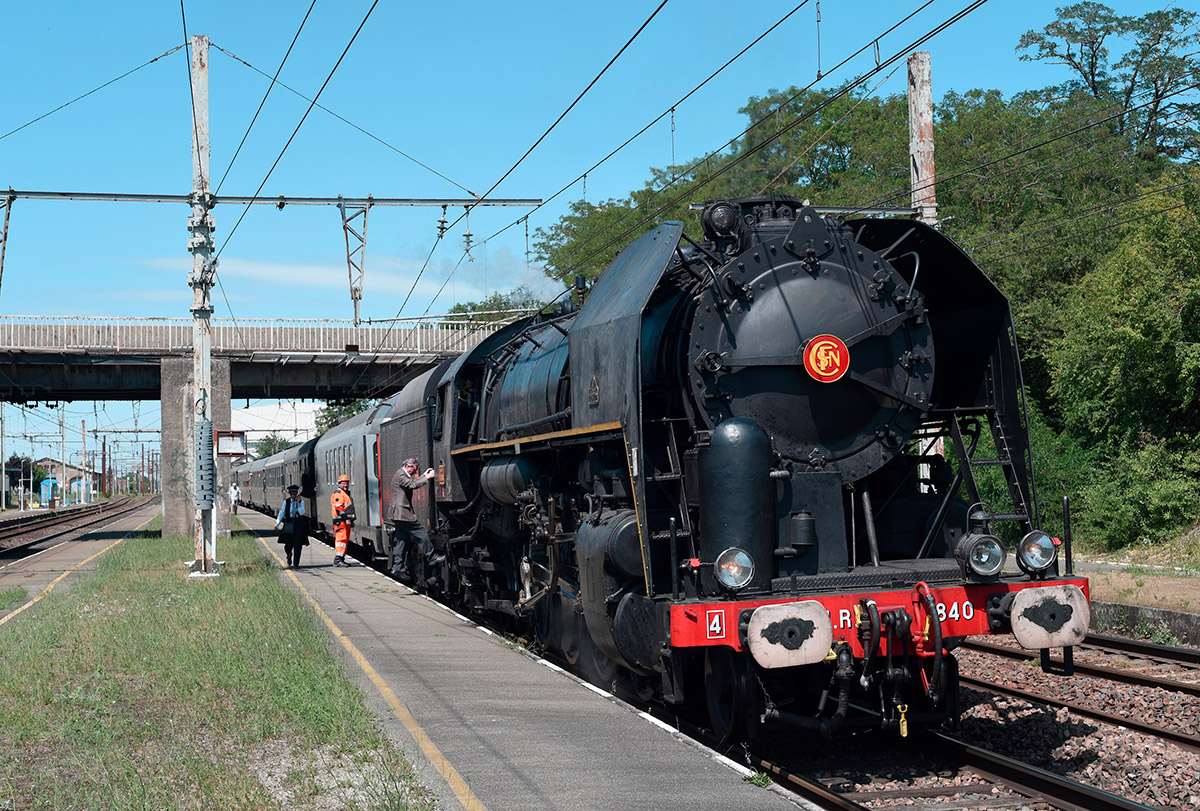

Le 2 juin 2022, la 141R840 faisait une marche d’essai avec succès des Aubrais à Toury et retour avant d’être présentée le lendemain aux membres, donateurs et soutiens  de l’AAATV-CVL, puis de reprendre les voies du Réseau Ferré National.

Locomotive à vapeur 141 R 840

Caractéristiques techniques

100 km/h

Vitesse maximale

2928 chevaux

Puissance

25 mètres

Longueur

15,5 bars

Pression maximale de la chaudière

1,5 à 2 tonnes

Consommation de fioul aux 100 km

15 à 20 m3

Consommation d’eau aux 100 km

1 665 356 kms

Distance parcourue en service commercial

141 R 1199

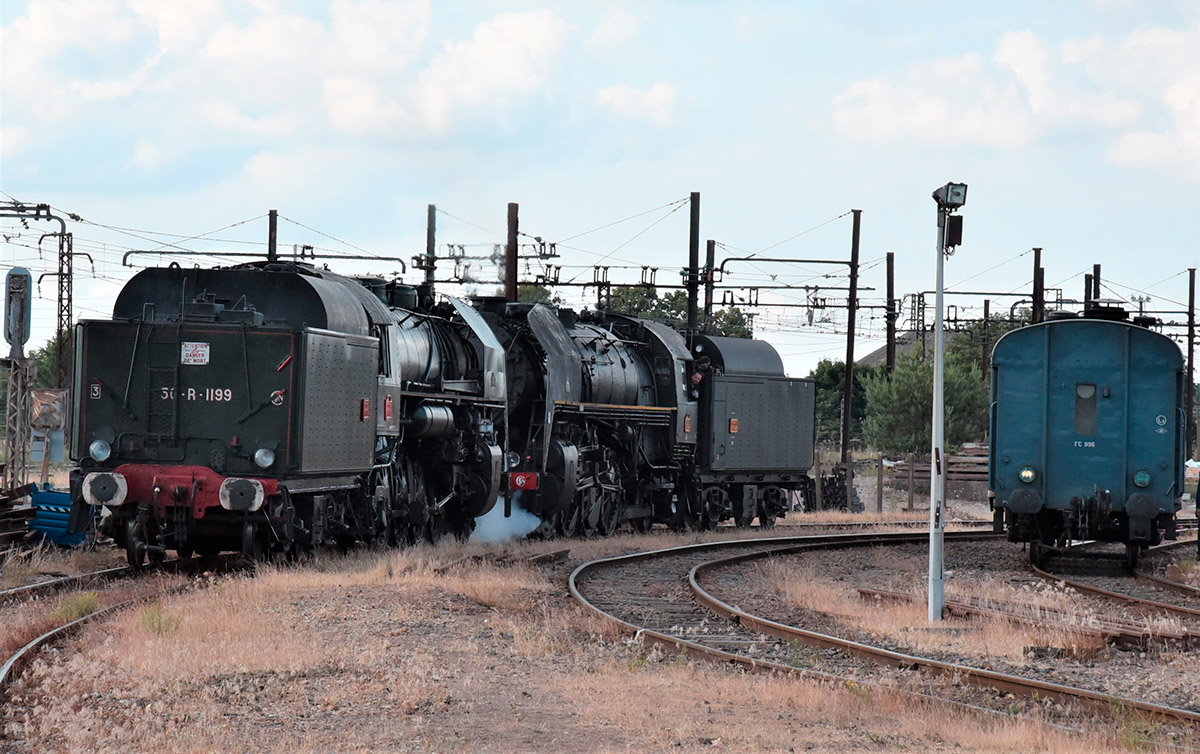

En provenance du Mans où elle était garée depuis plusieurs années, la 141 R 1199 vient compléter aux Aubrais la collection de l’AAATV-CVL qui est déjà propriétaire d’une autre 141R, la 840. La 1199 est arrivée à notre atelier en bon état général le 21 mai 2022, à la suite d’une convention signée en mars avec la SNCF qui nous la confie en vue de sa remise en état pour exploitation sur le réseau ferré national.

Construite aux usines Baldwin de Chester (Pennsylvanie), cette nouvelle machine fait partie de la dernière série des 1340 machines produites par les Etats-Unis et le Canada pour restaurer les capacités de la SNCF durement éprouvée par le conflit mondial.

La 141 R 1199 avait débarqué au Havre le 20 mai 1947 pour être affectée au dépôt du Mans (en juillet) où elle effectua l’ensemble de sa carrière. Elle sera ainsi parmi les rares 141R à n’avoir jamais changé d’affectation et aura connu toutes les grandes lignes de l’Ouest. A son retrait du service à la SNCF, le 25 août 1971, la 1199 avait atteint le total respectable (mais pas exceptionnel) de 1.627.474 km.

A la retraite, la 1199 a connu un parcours associatif assez mouvementé : sélectionnée en 1971 pour enrichir les collections du musée des transports de San Diego (Californie), elle ne fera jamais le voyage, faute de financements pour le transport. En 1978 elle est garée à Vitré (Ille-et-Vilaine) où l’association Rail ‘35 la prend en charge et obtient son classement de « Monument Historique » en 1984. En 1992, elle est confiée par la SNCF à l’association Loco Vapeur R1199 et transférée au dépôt de Nantes-Blottereau ; après une dizaine d’années de restauration, la locomotive roule à nouveau sur les rails de l’Ouest mais, en 2011, sa chaudière doit faire l’objet d’une remise à neuf. En 2016, les travaux de restructuration de la gare de Nantes amènent la SNCF à dénoncer la convention avec Loco Vapeur R1199 et la machine est remisée au Mans, son dépôt d’origine, en 2018.

Construite pour rouler au fioul lourd avec un tender à grande capacité (13,4 m3), la 141 R 1199 bénéficie des technologies de pointe de la vapeur américaine de l’époque :

  • châssis monobloc en métal moulé
  • roues Boxpok en métal coulé assurant rigidité des jantes et équilibrage du train de roulement
  • boîtes à rouleaux Timken (plus fluides que certaines boîtes à coussinets de la R840)
  • bissel arrière de type Delta à châssis extérieur conjugué à l’essieu arrière des roues motrices par des balanciers, autorisant un foyer plus large et plus profond, donc un meilleur rendement de la production de vapeur.

La prise en responsabilité de la 1199 par l’AAATV-CVL répond à trois objectifs :

  • assurer la préservation durable d’un patrimoine classé en « Monument Historique »
  • constituer une relève mutuelle entre la R840 et la R1199 en cas de gros entretien
  • diversifier son offre de matériels lors de manifestations culturelles ou de prestations cinématographiques.

Locomotive à vapeur 141 R 1199

Caractéristiques techniques

100 km/h

Vitesse maximale

2940 chevaux

Puissance

25 mètres

Longueur

15,5 bars

Pression maximale de la chaudière

1,5 à 2 tonnes

Consommation de fioul aux 100 km

15 à 20 m3

Consommation d’eau aux 100 km

1 627 474 kms

Distance parcourue en service commercial

A1A-A1A 68540

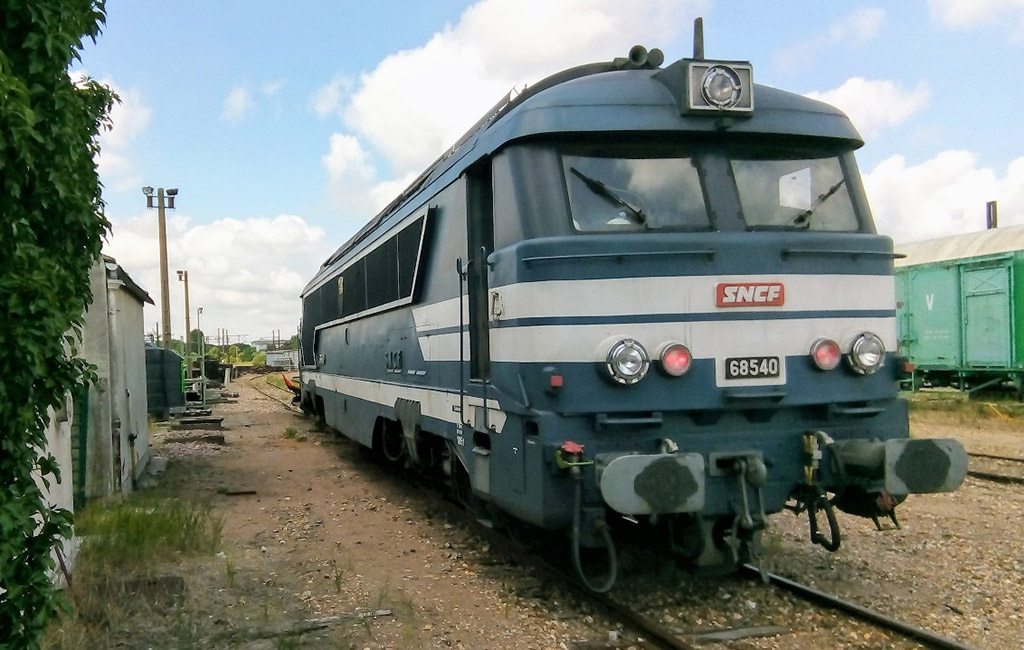

L’A1A-A1A 68540 à l’EVEN des Aubrais devant l’atelier de l’AAATV-CVL (juillet 2018)

A l’automne 2011, la SNCF nous a confié par convention la locomotive diesel « Yaya » A1A-A1A-68540. Cette machine complète ainsi idéalement la locomotive à vapeur 141R840 comme témoignage de la transition entre la traction vapeur et la traction diesel lourde à la fin des années 1960. En effet, cette locomotive fut la première machine diesel-électrique de fabrication française à développer une puissance proche de 3000 chevaux et donc apte à remplacer une machine de type 141R.

Notre équipe l’a entièrement repeinte au cours de l’hiver 2012 – 2013 pour qu’elle retrouve sa seyante livrée bleue des années 1980. Elle nous permet d’assurer des circulations touristiques lorsque la 141R840 doit être arrêtée sur une longue période pour des travaux de grande révision. Elle est également utilisée lorsque des contraintes techniques s’opposent à la circulation en traction vapeur.

 Construite en 1965 sous l’immatriculation A1A-A1A-68039 par la Compagnie des Ateliers et Forges de la Loire (CFAL), à St Chamond (42) avec un moteur SULZER 12 LVA 24 de 2700 chevaux en régime continu. Affectée aux dépôts de Rennes, Caen, La Plaine (93) puis Chalindrey (52).

Utilisée en début de carrière pour tirer des trains de voyageurs puis reléguée aux services marchandises, cette série d’engins étant particulièrement appréciée pour ses capacités de traction sur les trains lourds et sa souplesse de conduite sur les convois longs.

Transformée en 2002 lors de sa dernière révision générale en A1A-A1A-68540 par les ateliers SNCF de Quatre Mares (76) avec le remplacement du moteur diesel Sulzer par un groupe SACM AGO puis utilisée jusqu’en 2011 pour tracter des trains commerciaux de fret, puis des trains de travaux, notamment pour la construction des Lignes à Grande Vitesse (Est et Rhin-Rhône).

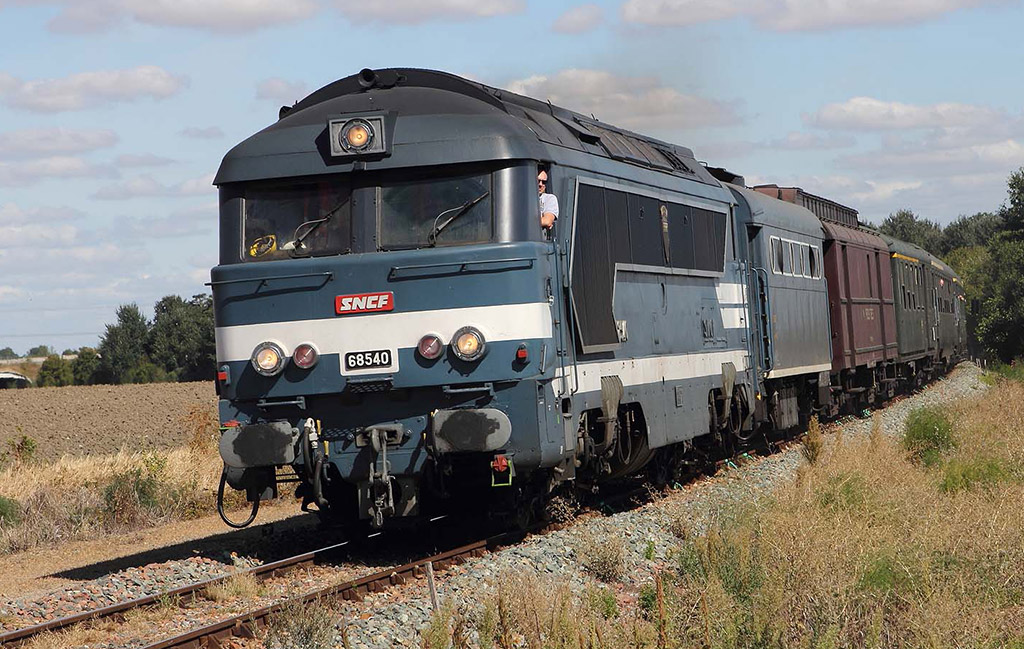

La locomotive 68540 en direction de Pithiviers (Journées Européennes du Patrimoine - 15 septembre 2018)

Le 68540 tractant sa rame historique en direction de Pithiviers lors des Journées Européennes du Patrimoine (15 septembre 2018)

Agrément de circulation sur le RFN délivré en mai 2012 – Elle porte sur ses flancs depuis juin 2013 les blasons de la ville de Fleury les Aubrais où se trouve aujourd’hui le siège social et les ateliers de l’association AAATV-CVL.

Locomotive diesel A1A-A1A 68540

Caractéristiques techniques

130 km/h

Vitesse maximale (aujourd’hui)

18 mètres

Longueur

105 tonnes

Poids

2700 chevaux

Puissance (vitesse nominale de 1350 tr/min)

Photos : E. Lacoste, Th. Beneton, HMG, Alain Demarez, A. Kauffmann, Arnaud Demarez.
